鍋爐電改袋除塵器濾袋布置和花板設計

發布日期：2017-12-10 14:09

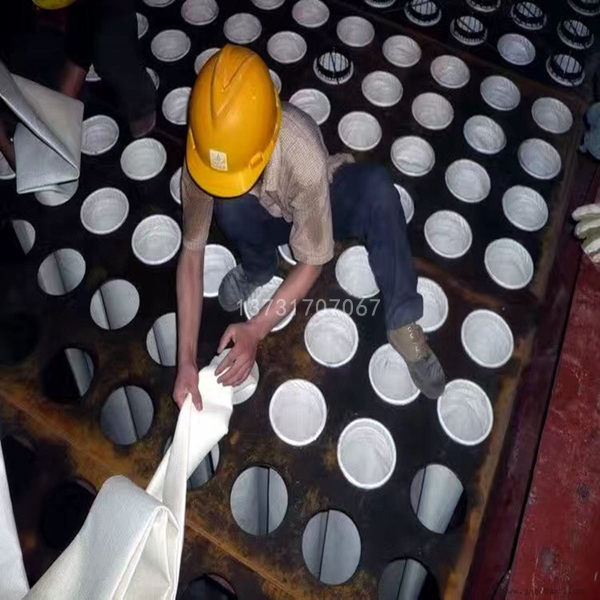

　　鍋爐電改袋除塵器濾袋布置和花板設計，鍋爐電改袋除塵器要充分利用原有空間，在O有限的空間內布置O多的除塵布袋，即不能影響電除塵器的正常工作，又要保證布袋除塵器的正常運行，所以我們就要在除塵器的花板與布袋設計上下點功夫了。

　　除塵器濾袋采用縱橫直列的矩陣布置方式。這種排列方式合理地利用了原有電除塵殼體方形的箱體空間。煙氣導流裝置的應用，降低了袋室內的局部風速，避免了濾袋晃動可能產生的碰撞。
　　除塵器的花板作為除塵器凈氣室和過濾室的分隔，用于懸掛濾袋組件，同時也將作為除塵器濾袋組件的檢修平臺。
　　除塵器花板采用數控沖壓方法加工花板孔，保證了花板及花板孔的形位公差要求。
　　設計合理的除塵器上箱體內部結構為工人以花板作為操作平臺進行除塵器檢修、維護創造了條件。
　　花板孔沖壓位置準確，與理論位置的偏差小于±0.05mm，確保兩孔洞的中心距誤差在±1.0mm。花板孔洞制成后清理各孔的鋒利邊角和毛刺，焊接加強筋板布置合理。
　　焊接后通過整形確保花板平整，無撓曲、凹凸不平等缺陷，花板平面度＜1/1000，對角線長度誤差＜3mm，內孔加工表面粗糙度為Ra=2。除塵布袋與花板的配合合理，濾袋安裝后嚴密、牢固不掉袋、裝拆方便。
　　采用精密工藝加工的花板和高精度定位的噴吹管保證了噴吹短管軸線和濾袋組件軸線的重合，從而保證了整套噴吹系統的可靠、有效。
